RETE MISTA A GRAVITA’ E SOLLEVAMENTO MECCANICO





Rete montana.

Esempio di piccolo acquedotto funzionante a gravità

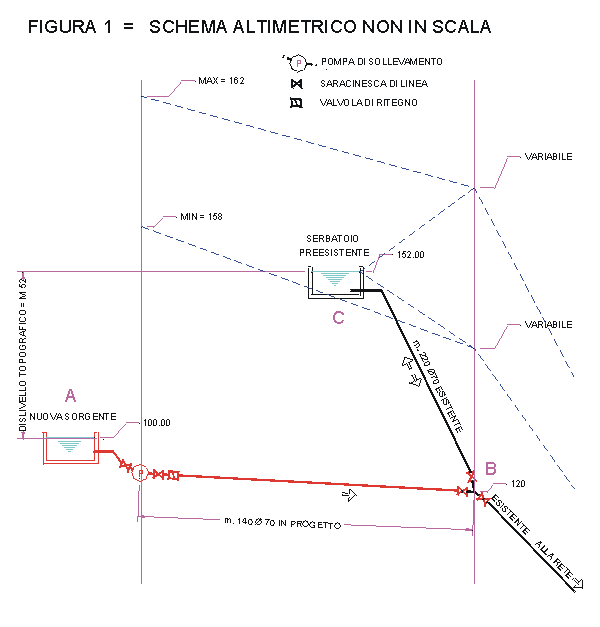

Esempio di piccolo acquedotto funzionante a gravità con integrazione a solevamento meccanico



Rete montana,

Allorquando le fonti poste a quota elevata  non presentano una producibilità sufficiente per far fronte alle punte di consumo dell’utenza, si deve per forza ricorrere all’integrazione di portata da fonti poste a quote inferiori o comunque ad acqua di altra origine che deve essere sollevata meccanicamente per essere immessa nelle reti in argomento le quali, per assunto di base, sono reti di tipo montano e come tali altimetricamente elevate. Presupposto di base, in tali casi, è quello di privilegiare l’utilizzazione dell’acqua prodotta dalle fonti in quota atte, come ripetutamente detto, ad evitare ogni consumo di energia elettrica, nel mentre la rete di distribuzione deve, anche in questo caso, rientrare nel tipo indicato come rete ideale nel capitolo “rete montana funzionante a gravità”  (vedi schema idraulico in calce) in quanto rappresenta una razionale soluzione dei relativi problemi. La particolare e già descritta costituzione della rete di distribuzione offre, anche nel caso delle reti miste di cui qui si discute, notevoli vantaggi nel sollevamento della portata integrativa in quanto quest’ultimo può essere relativamente modesto poiché ci si può limitare ad immettere l’intera portata integrativa nelle reti secondarie di distribuzione poste alle quote più basse, contenendo quindi la prevalenza entro valori minimali. Trattandosi di acqua sollevata meccanicamente gli impianti di pompaggio sono del tipo a pressione variabile asservita alla pressione di rete rilevata nei punti caratteru’istici della rete e trasmessa in tempo reale all’impianto di telecontrollo. Ovviamente tutta l’acqua distribuita a gravità viene riservata per intero alle reti secondarie superiori e solo l’eventuale eccedenza a quelle inferiori. In questo senso un importante contributo può derivare dall’utilizzazione di serbatoi regolati a livello imposto ora per ora in quanto consentono di limitare  l’intervento delle pompe suppletive ai soli periodi di insufficienza delle fonti a gravità. Da rilevare invece come il metodo di regolazione con galleggianti, attualmente molto diffuso,  non esclude l’intervento delle pompe anche nelle  giornate in cui la portata immessa a gravità dovrebbe essere sufficiente a coprire il fabbisogno ma invece non lo è perché i galleggianti impongono la messa in moto delle pompe tutte le volte che i livello dei serbatoi cominciano a diminuire-

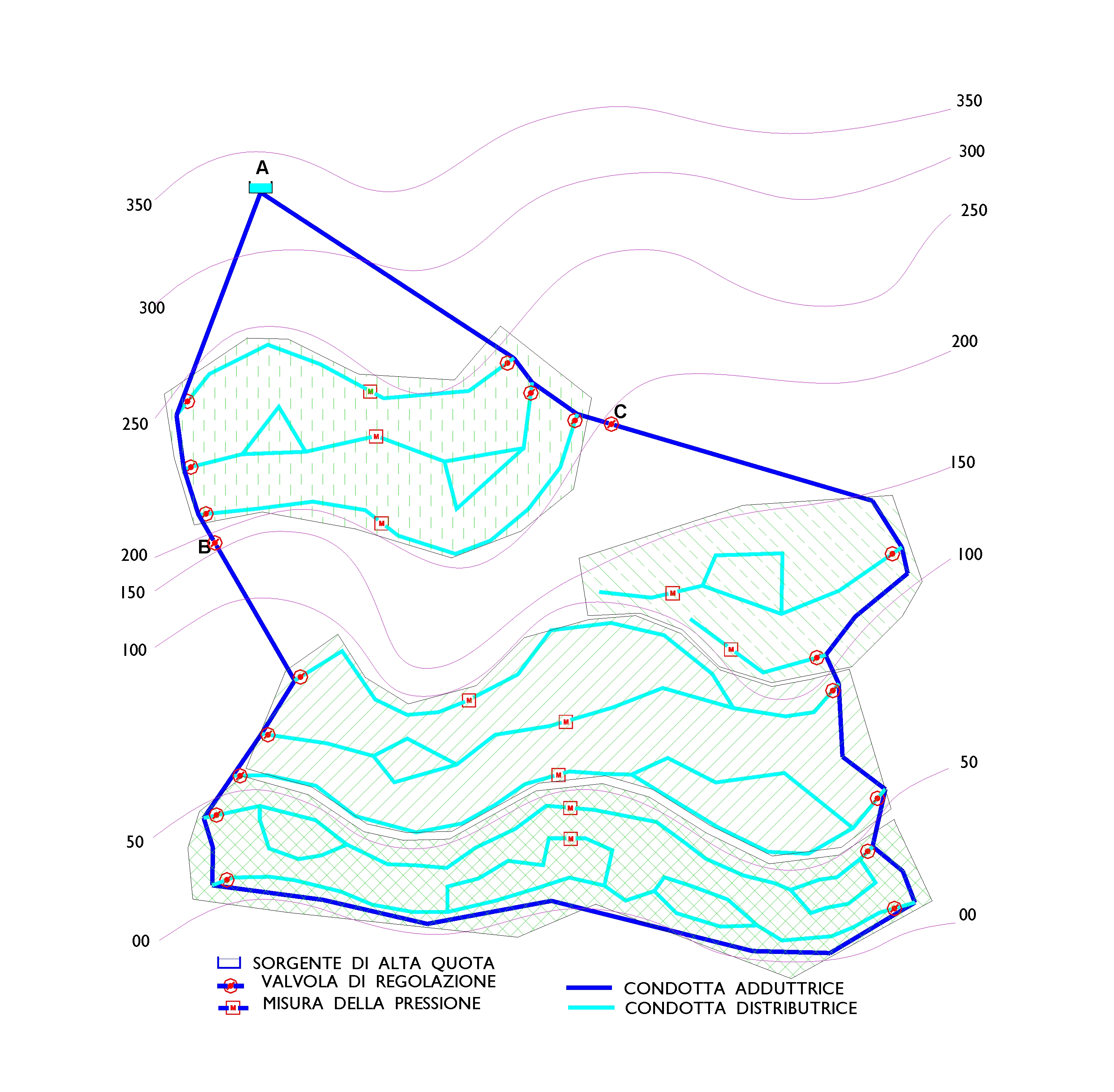

Schema rete di ridistribuzione per teritorio ad altimetria molto varia con doppia rete (adduzione e distribuzione)
Esempio di rete di ridistribuzione per teritorio ad altimetria molto varia con doppia rete (adduzione e distribuzione) efunzionante interan’ìmente  a gravità
