ACQUEDOTTI CON ELEVATE CAPACITA’ DI COMPENSAZIONE DELLE PORTATE E DI ACCUMULO ENERGETICO



Accumulo acqua ed energia

1) PREMESSA

Uno degli interventi basilari che in un futuro sempre più prossimo dovrà essere sistematicamente adottato per la risoluzione dei problemi legati all’approvvigionamento idropotabile, riguarda senza dubbio la costruzione di capaci serbatoi di accumulo atti ad effettuare la compensazione delle portate per periodi ben più lunghi di quelli giornalieri comunemente in atto. Si deve notare come, in una annata tipo, i periodi di consumo molto elevato sono statisticamente in numero limitato e quindi il modo più razionale per farvi fronte è proprio quello dell’accumulo delle eccedenze di portata operate nei giorni di basso consumo per renderle disponibili durante i successivi di grande richiesta e statisticamente di breve durata. Tale circostanza, se da un lato risolve un problema della massima importanza, dall’altro fa rilevare un grave difetto proprio dei sistemi acquedottistici e cioè un pieno uso delle strutture molto limitato nel tempo mentre per la stragrande maggioranza esse restano sottoutilizzate. Se poi si considerano le usuali modalità di progettazione degli acquedotti che impongono di dimensionarli in funzione del consumo massimo dell’ora di punta e per di più maggiorato, per ulteriore garanzia, di un buon 50% si arriva alla constatazione che i servizi idropotabili presentano di solito elevatissimi costi di costruzione ma una utilizzazione effettivamente molto scarsa che incide notevolmente nei costi di esercizio.
Lo scopo di questa nota è dimostrare come sia possibile costruire acquedotti che svolgono al meglio il loro compito 24 ore al giorno per 365 giorni all’anno, potendo disporre di due diversi regimi di esercizio: il primo che, impiegando interamente ed a soli fini acquedottistici tutte le risorse disponibili, fa fronte ai brevi periodi di consumo elevato, il secondo che le utilizza, durante tutto il tempo restante, in parte per alimentare l’utenza ed in parte per produrre energia elettrica. Se ne ricava un impiego costantemente razionale ed economicamente valido dei complessi e costosi impianti.

2) LA SOLUZIONE PROPOSTA

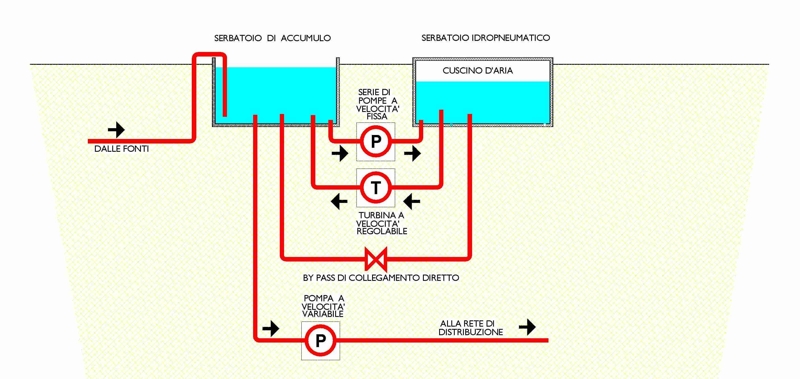

Fig. 1 = Schema idraulico

Il problema in argomento può essere ricondotto alla modalità di risoluzione dell’accumulo dell’energia eccedente il fabbisogno del momento allo scopo di poterla utilizzare nei successivi periodi di grande fabbisogno energetico. I dispositivi atti allo scopo e di cui è nota l’esistenza, sono costituiti soltanto dagli accumulatori elettrici che hanno però il grave difetto di una potenza molto limitata e dagli impianti idroelettrici reversibili basati su un doppio uso e cioè produrre energia elettrica di giorno e pompaggio d’acqua dal serbatoio inferiore a quello superiore sfruttando i cascami di energia elettrica durante la notte o durante i periodi di sovrabbondanza energetica. In questi ultimi tempi si sta pensando, con gli stessi scopi, all’impiego dell’idrogeno. Altre modalità in corso di sperimentazione concernono lo stoccaggio di di aria compressa a pressioni elevatissime ma trovano ostacolo nel riscaldamento che ne deriva e che provoca rilevanti dispersioni energetiche. Gli esempi sono comunque molto pochi e si può considerare ancora inesistente un valido metodo di accumulo energetico.
La soluzione che viene qui proposta è basata sull’impiego di un capace serbatoio idropneumatico atto allo stoccaggio di acqua in pressione durante i periodi in cui si rende disponibile energia elettrica a bassi costi.

Lo schema idrico del sistema, riportato nella fig. 1 allegata comprende:

– un serbatoio di accumulo di tipo tradizionale, avente una capacità pari almeno al 50% del consumo totale previsto per il giorno di massimo consumo, posto all’arrivo dell’adduzione e nel quale pescano tutte le pompe di sollevamento. Nulla vieta l’adozione di serbatoi di maggiore capacità con cui poter effettuare la compensazione multi giornaliera od addirittura multi settimanale ottenendo, sia ai fini acquedottistici e sia a quelli idroelettrici, risultati ancora più eclatanti di quelli di cui si parla in dettaglio nella presente nota e di cui si è fatto cenno nell’introduzione;

– l’impianto di pompaggio con immissione in rete per alimentarla in diretta tramite pompa a velocità variabile asservita alle pressioni anch’esse variabili che di ora in ora bisogna mantenere in rete;

– un secondo impianto di pompaggio per l’alimentazione del serbatoio idropneumatico tramite una serie di pompe a velocità fissa a funzionamento pulsante ma con diversificate pressioni di mandata, oppure tramite pompe a velocità variabile atte a coprire tutta la gamma di sollevamento di cui si discute;

– il collegamento diretto tra serbatoio tradizionale e serbatoio idropneumatico tramite condotta di collegamento munita di apparecchiatura di intercettazione servo comandata ;

– l’impianto per la produzione di energia elettrica tramite una serie di turbine alternatori (T) funzionanti a velocità e potenza variabili atte a sfruttare l’esistente carico idraulico tra i due serbatoi anch’esso variabile ;

un serbatoio idropneumatico di cubatura identica a quello tradizionale prima citato ed in grado di accogliere l’acqua con una pressione variabile in funzione del momento ma che può arrivare anche a 100 m ed oltre di colonna d’acqua.

Il concetto di base della soluzione proposta è dato dalla presenza dei due serbatoi funzionanti il primo alla pressione atmosferica ed il secondo a pressione maggiorata ad arte e quindi dalla possibilità che tutta l’acqua in arrivo durante la notte, ed in pratica per tutto il periodo in cui si può disporre di energia elettrica a basso costo, possa essere pompata nel serbatoio idropneumatico onde poterla sfruttare durante periodi successivi con il duplice scopo di alimentare l’utenza ed al tempo stesso di produrre energia elettrica preziosa che normalmente viene immessa nella rete Enel. Come detto anche l’acqua utilizzata per produrre energia elettrica viene restituita nel serbatoio tradizionale dove torna ad essere disponibile per l’alimentazione dell’utenza.

Sono previste due strutture innovative come il serbatoio idropneumatico e la turbina/alternatore funzionante a velocità variabile le cui caratteristiche principali possono essere riepilogate come segue.

1) Il serbatoio idropneumatico.
Si tratta di una struttura del tutto simile alle autoclavi normalmente utilizzate per aumentare la pressione di esercizio delle piccole reti acqedottistiche con la sola differenza delle dimensioni che, in questo caso, sono molto maggiori. In sostanza è un grande contenitore a tenuta ermetica che accumula acqua nella parte inferiore ed aria compressa superiormente. Ciò gli consente di svolgere le stesse funzioni di un serbatoio sopraelevato ma con il vantaggio di poter variare a piacere la pressione di uscita dell’acqua. Nel caso specifico è in grado di contenere grandi volumi d’acqua ad una pressione tanto maggiore quanto più alta è la potenza disponibile per il pompaggio di immissione. È munito di compressore per realizzare una volta tanto il cuscinetto d’aria e le valvole di scarico dell’aria stessa. Maggiori delucidazione del serbatoio idropneumatico possono leggersi nell’omonimo articolo presente nel sito e direttamente cliccando qui

2) La turbina-alternatore.
Si tratta di una serie di macchine in grado di funzionare a portata e pressione diversificate producendo energia elettrica in quantità variabile in funzione dei volumi e delle pressioni che si rendono via via disponibili ma avente tutte le caratteristiche per poter essere accolta dalla rete Enel. Gli alternatori dovranno quindi possedere organi di regolazione dell’eccitazione o qualche altra modalità di modulazione di funzione  che gli consentano di funzionare a velocità diversificate in funzione dei salti utili disponibili ma con buoni rendimenti ed inoltre possedere un sistema di inverter atti a stabilizzare la frequenza della corrente prodotta.
Il funzionamento normale sarà il seguente.
Nei periodi di grandi consumi tutti gli impianti devono essere adibiti alla funzione specifica dell’acquedotto e cioè all’alimentazione idropotabile dell’utenza. A tale scopo i due serbatoi funzioneranno in parallelo ed ambedue a pressione atmosferica essendo aperte le condotte di collegamento e le valvole dell’aria. Essi contribuiranno pertanto con il loro intero volume di invaso alla compensazione delle portate consentendo di far fronte ai picchi di richiesta dell’utenza grazie alla loro notevole capacità. Nel caso si sia scelta la soluzione di grande capacità si potrà dar luogo alla compensaziine settimanale o addirittura a quella quindicinale con tutti i vantaggi che ne derivano.
Terminato il periodo critico il serbatoio idropneumatico inizierà a svolgere la sua azione e saranno pertanto chiuse le valvole di collegamento con l’altro serbatoio e le valvole di scarico dell’aria mentre sarà ripristinato, con i compressori, il cuscinetto d’aria compressa e si darà inizio all’accumulo dell’acqua in arrivo in due diversi modi e cioè nel serbatoio idropneumatico ogni qualvolta si rende disponibile energia elettrica a basso costo come ad esempio durante la notte, oppure nell’altro serbatoio di tipo tradizionale negli altri casi.
La rete acquedottistica viene alimentata da una pompa a velocità variabile che pesca dal serbatoio tradizionale ed immette l’acqua direttamente in rete a pressione variabile in funzione delle richieste dell’utenza e quindi elevata di giorno quando esse sono massime e bassa di notte e nei periodi di basso consumo. Durante il giorno ed in genere quando la corrente elettrica è a costo maggiorato, entrano in funzione le turbine che producono corrente elettrica preziosa sfruttando l’acqua in pressione del serbatoio idropneumatico e che viene scaricata nel serbatoio tradizionale onde renderla disponibile per l’utenza.
A sua volta quest’ultimo serbatoio svolge un duplice ruolo potendo sia rifornire la rete seguendone a puntino le richieste oppure rifornire il serbatoio idropneumatico.
Interessante far notare la grande capacità di accumulo totale d’acqua dato dalla presenza dei due serbatoi ambedue in grado, tutte le volte che si presenta la necessità, di far pervenire in rete tutto il volume invasato in precedenza.

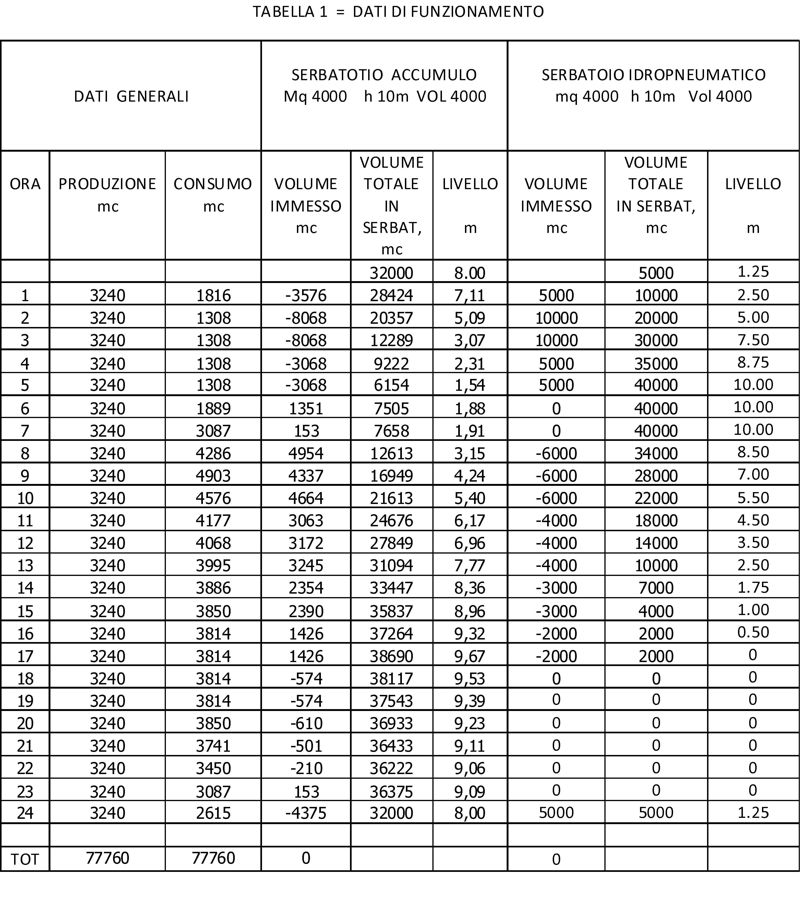

Ed ecco la descrizione di una normale giornata di funzionamento rappresentata nel grafico della fig. 2 e nella tabella allegati.

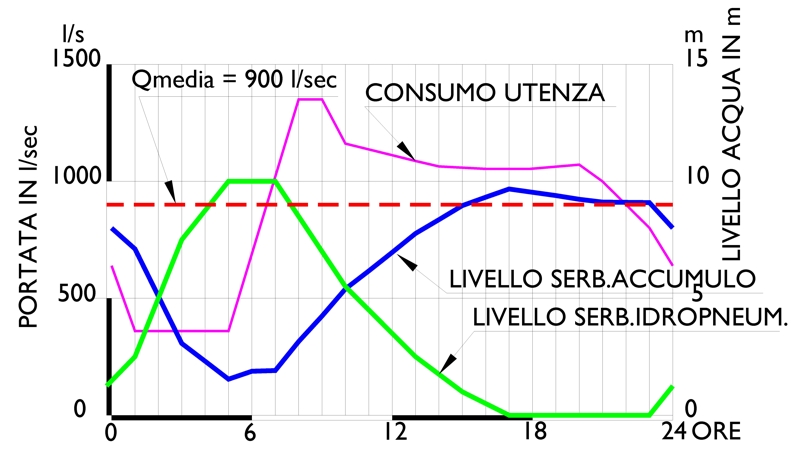

Fig. 2 = Grafico di funzionamento della giornata tipo

Durante la precedente notte tutta l’acqua in arrivo nel serbatoio tradizionale e quella accumulata in precedenza sono state pompate a pressione elevata nel serbatoio idropneumatico fatta eccezione per la piccola parte che è servita per alimentare in diretta l’utenza. Il sollevamento ha avuto luogo tramite la serie di pompe a giri fissi con funzionamento pulsante oppure, a seconda dell’installazione fatta, da pompe a velocità variabile, onde adeguare portata sollevata e la pressione alle condizioni del momento.

Al mattino (ore 5 nell’esempio) il serbatoio tradizionale è quasi vuoto mentre l’altro è al massimo invaso. Quando iniziano ad aumentare i consumi dell’utenza (ore 7) il serbatoio idropnematico comincia a svuotarsi per alimentare le turbine che producono corrente elettrica. Nel serbatoio tradizionale entra sia l’acqua dell’adduzione e sia quella scaricata dalle turbine e quindi c’è la disponibilità massima per l’ alimentazione dell’utenza nel mentre l’acqua in esubero rispetto ai consumi è immagazzinata nel serbatoio tradizionale stesso. Alle ore 17 il serbatoio idropneumatico è vuoto ed ha termine la produzione di energia elettrica. La notte successiva il ciclo si ripete con riempimento del serbatoio idropneumatico ed alimentazione in diretta della rete a bassa pressione.

Da notare come la notevole capacità di invaso dei due serbatoi consenta di utilizzare al meglio gli impianti di produzione idroelettrica potendo nelle ore notturne immettere nel serbatoio idropneumatico non solo la portata in arrivo dall’adduzione ma anche quella accumulata in precedenza nel serbatoio tradizionale. Ciò sarà meglio comprensibile esaminando il grafico ed i dati dell’esempio di una giornata tipo.

Resta da definire la pressione di funzionamento del serbatoio idropneumatico per la quale sussiste un buon grado di libertà per cui si può impostare il regime che meglio si adatta alle condizioni del momento. Infatti il funzionamento di tale struttura segue la regola di “Mariotte” raffigurata  nel grafico a lato dove sono visibili  le variazioni delle percentuali di riempimento in funzione della pressione. Sono tracciate in linea continua 6 diverse curve di esercizio che sono funzione dalla pressione iniziale dell’aria compressa immessa dai compressori. Ad esempio se si adotta la curva n. 2 è necessario all’inizio (ed una volta soltanto) immettere aria compressa a due bar il che significa appunto una pressione di due bar a serbatoio vuoto. Tramite pompaggio si otterrà un riempimento del 20% del volume totale del serbatoio con una pressione di 2.5 bar, del 50% con 4. Il limite massimo corrisponde ad un 80% di riempimento del serbatoio con 10 bar di pressione. La stessa pressione descritta si rende poi disponibile per il funzionamento delle turbine, ovviamente fatte salve le perdite di rendimento dell’insieme. Qualora si volesse operare a maggior pressione occorre scegliere una curva di valore più elevato come ad esempio la curva n.3. Si ritiene però consigliabile di contenere la pressione massima al valore di 10 bar per facilitare la regolazione delle turbine ed inoltre per contenere il riscaldamento-raffreddamento del cuscino d’aria durante le fasi di compressione-decompresione.

Nell’applicazione descritta si verificano variazioni di temperatura del cuscino d’aria temperatura che tende ad aumentare durante la compressione ed a diminuire in caso contrario. Si tratta degli stessi problemi che si sono incontrati nella ricerca di realizzare una modalità di accumulo di energia del tutto simile a quella qui presentata con la sostanziale differenza dell’impiego di aria compressa immagazzinata a pressioni elevatissime (fino a 500 bar), problemi che, in quegli esperimenti, si è tentato di superare immagazzinando il calore prodotto in speciali piastre metalliche ad alto assorbimento calorico ma che alla fine hanno decretato il fallimento di tale tecnica di accumulo energetico . Si ritiene che il problema non sussista nella soluzione quì proposta perché in questo caso il calore prodotto è modesto sia perché la variazioni di pressione in serbatoio è molto lenta sia perché è di valore molto piccolo. Nell’esempio riportato si passa da 2 a 10 bar in cinque ore durante le quali tutto il maggior calore dell’aria viene assorbito dal grande volume d’acqua che vi si trova a contatto e che pertanto aumenterà leggermente di temperatura. Il fenomeno contrario avrà luogo durante la successiva fase attiva di produzione energetica con decompressione dell’aria che avrà ben 10 ore a disposizione. Il cuscinetto d’aria, grazie al passaggio da 10 a 2 bar, si raffredderà facendo ritornare fresca anche l’acqua con cui è a contatto e che riprenderà la temperatura originale, fatte salve piccole perdite energetiche di valore del tutto trascurabile.

3) CONCLUSIONI

Si è descritto un sistema idrico atto a realizzare in primo luogo una notevole compensazione delle portate degli acquedotti e cioè di immagazzinare il surplus di portata caratteristica peculiare di certi periodi per restituirlo successivamente al verificarsi di richieste eccezionalmente elevate. Trova così compimento una operazione che, potendo riguardare perfino la compensazione quindicinale o addirittura mensile delle portate, rappresenta un risultato importantissimo nella gestione dei moderni acquedotti assillati da una carenza delle fonti sempre più sentita e difficile da colmare.
Il secondo scopo che si raggiunge è la piena utilizzazione di opere come quelle necessarie per l’accumulo di ingenti volumi idrici le quali in un regime acquedottistico normale rimarrebbero sottoutilizzate per lunghi periodi. Con le opere proposte si approfitta della notevole disponibilità di invaso per lunghi periodi per produrre energia elettrica preziosa in quanto prodotta nelle ore diurne di maggior pregio.
