IL SOTTOSUOLO COME VALIDA RISORSA NELLA RISOLUZIONE DELLA IMMINENTE CRISI IDROPOTABILE

Il sottosuolo per grandi accumuli iodrici



La crisi idrica che si profila ad un orizzonte non molto lontano sollecita soluzioni valide. Quelle che vanno oggi per la maggiore sono il risparmio dell’acqua disponibile e l’aumento della produzione delle fonti.
In tema di risparmio idrico alcuni dei provvedimenti sempre più spesso raccomandati sono fatalmente destinati ad ottenere risultati del tutto esigui. Infatti non si tiene presente un fattore determinante e cioè la diretta dipendenza delle perdite occulte degli acquedotti con la pressione di esercizio degli stessi che fa sì che, quand’anche la gran parte degli utenti praticasse una rilevante economia dell’acqua consumata, la minor portata delle condotte di rete finirebbe per incrementare la pressione e quindi le perdite annullandone in parte i benefici. A fronte dei risultati così modesti si devono rilevare i disagi per la popolazione ed il minor introito economico degli enti di gestione il cui bilancio deve comunque risultare in pareggio. Senza entrare in dettaglio in un argomento così vasto e complesso, si auspica che i futuri sistemi di approvvigionamento idropotabile siano invece in grado di fornire all’utenza l’acqua di buona qualità senza imporre limitazioni di consumo d inoltre senza dover ricorrere a sistemi speciali e costosi come ad esempio quello inerente la potabilizzazione di acque marine o di quelle reflue delle fognature. A tale scopo viene quì proposto un intervento di sicura efficacia e ancora sottovalutato e cioè il semplice accumulo in grandi e grandissimi serbatoi dell’acqua potabile prodotta in eccesso durante i periodi di bassa richiesta dell’utenza. Viene così resa possibile una buona compensazione plurimensile delle portate che può aggiungersi alla compensazione giornaliera generalmente adottata nella maggior parte degli acquedotti italiani con risultati totalmente diversi.

È ben noto che, sia nella producibilità delle fonti e sia nella richiesta di quel bene prezioso ed essenziale che è l’acqua, sussistono dei consistenti sfasamenti temporali dovuti alle forti escursioni di portata non solo delle fonti che normalmente alimentano gli acquedotti e cioè sorgenti, falde e corsi d’acqua soggette inevitabilmente alla aleatorietà del tempo atmosferico ma anche della richiesta idrica dell’utenza. I due fenomeni sono nettamente contrapposti in quanto è proprio quando difettano le fonti che aumentano le richieste facendo viepiù rilevare l’importanza dei grandi accumuli per la risoluzione dei problemi che vi si verificano.
Una modalità molto efficace di accumulo di rilevanti volumi idrici è quella dei bacini artificiali d’alta montagna che nei tempi andati erano ottenuti tramite dighe di ritenuta. Si tratta però di opere che non si possono più realizzare per molteplici ragioni tra cui la mancanza di aree adatte, i danni ambientali che ne derivano, le perdite d’acqua causate dall’evaporazione, il progressivo interrimento dei bacini, la possibilità di franamento delle sponde ecc. ecc.
Le altre possibilità di realizzare grandi accumuli in superficie si limitano ai serbatoi in cemento armato ma, pur con il progressivo miglioramento della tecnica edilizia, l’invaso massimo che si riesce a realizzare in questo modo può essere stimato in circa 200000 mc che sono del tutto insufficienti per gli scopi di cui si discute.
Esaurite le usuali possibilità di realizzare rilevanti invasi idrici nel terreno non resta che passare al sottosuolo che presenta in tale campo favorevolissime condizioni. Si noterà come sono molti i settori del moderno vivere civile che hanno trovato sottoterra la condizione ideale per ubicarvi importanti sevizi. Tale tecnica ha permesso di dotare le grandi città delle ferrovie metropolitane che rappresentano senza dubbio il miglior sistema di trasporto urbano. Nel campo dello stoccaggio di materiali e mezzi d’opera eccellono i garage per autovetture ed i magazzini anche di grandi dimensioni ed i locali accessori in genere. Nelle grandi metropoli sono molti gli esempi di ubicazione nel sottosuolo di locali a usi multipli. Tra tutti si segnala quella sorta di tempio dello shopping su quattro livelli che è il modernissimo Forum des Halles di Parigi con negozi, ristoranti, piscina, giardini, fontane e la più grande stazione metropolitana della capitale francese. Al centro vi si trova addirittura una piccola piazza con monumento centrale: il tutto è stato ottenuto scavando l’area un tempo occupata dai magazzini generali.

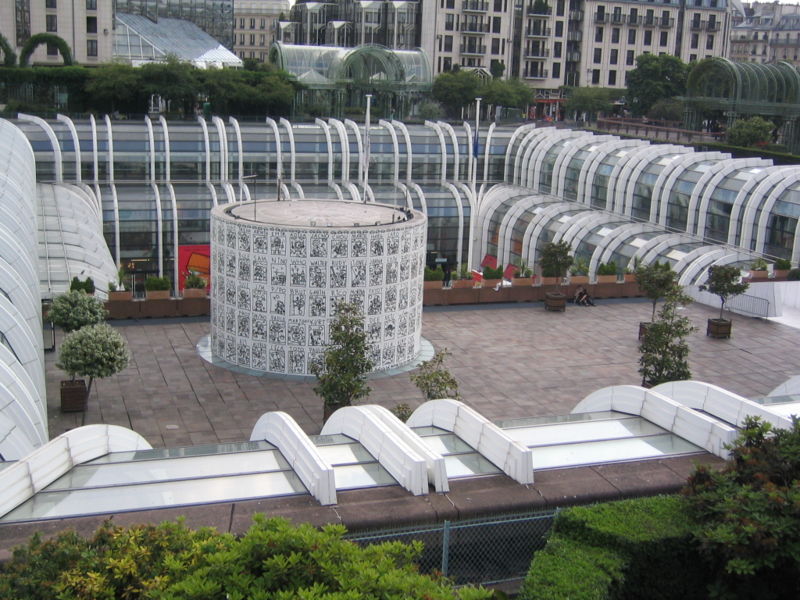

Il Forum des Halles di Parigi: una piazza con negozi, piscine, ristoranti interamente ricavata nel sottosuolo

Nel campo dei servizi idrici non si possono tralasciare gli interventi posti in essere sotto terra dalla città di Como per trasferirvi gli impianti di stoccaggio e trattamento delle acque potabili e di quelle di fognatura liberandone totalmente il territorio urbano.

E’ da rilevare come la caratteristica di vitale importanza degli strati profondi della terra sia quella di costituire da sempre l’ideale mezzo di accumulo di ingentissimi volumi d’acqua che, raccolti a seguito degli eventi atmosferici, vengono successivamente e progressivamente restituiti al suolo per alimentare fiumi, falde, sorgenti ecc, in definitiva per consentire la sopravvivenza di piante, animali ed esseri umani. Accumularvi artificialmente rilevanti volumi d’acqua potabile, come viene proposto in questa nota, rappresenta pertanto la continuazione di un procedimento naturale con tutti i vantaggi che gli sono propri e che si rivelano particolarmente utili per la risoluzione della carenza idrica di cui si è detto.

Tra tutte le possibilità si cita in primo luogo una tecnica che sta dando buoni risultati è cioè la ricarica artificiale di falda consistente nell’immissione forzata nel sottosuolo di grandi volumi idrici durante i periodi di piogge intense allo scopo di poterne molto efficacemente usufruire in tempi ed in luoghi diversi ed anche molto lontani.

In secondo luogo, rinviando la trattazione della tecnica di ricarica di falda alle molte pubblicazioni degli specialisti della materia, si vuole specificatamente parlare di grandi bacini ricavati nel sottosuolo con diverse metodologie, ancora poco utilizzate ma dalle quali deriveranno in futuro, in maniera del tutto analoga, sicuramente dei grandi benefici.

Il primo esempio di grande bacino sotterraneo prende spunto dal lavoro del prof. Pier Gino Megale dell’Università di Pisa “USO DEGLI ACQUIFERI LOCALI PER LA REGOLAZIONE DELLE RISORSE IDRICHE DELL’ISOLA D’ELBA” visibile anche su internet , che è basato sulla realizzazione di un serbatoio sotterraneo da 2.000.000 mc di capacità utile tramite diaframmi di impermeabilizzazione che circondano la piana di Marina di Campo nell’Isola d’Elba mediante una tecnologia che potrebbe benissimo essere adottata in molti altri casi. Si riportano nel seguito ed in sunto le sue modalità d’uso e le possibilità offerte in particolari situazioni territoriali.

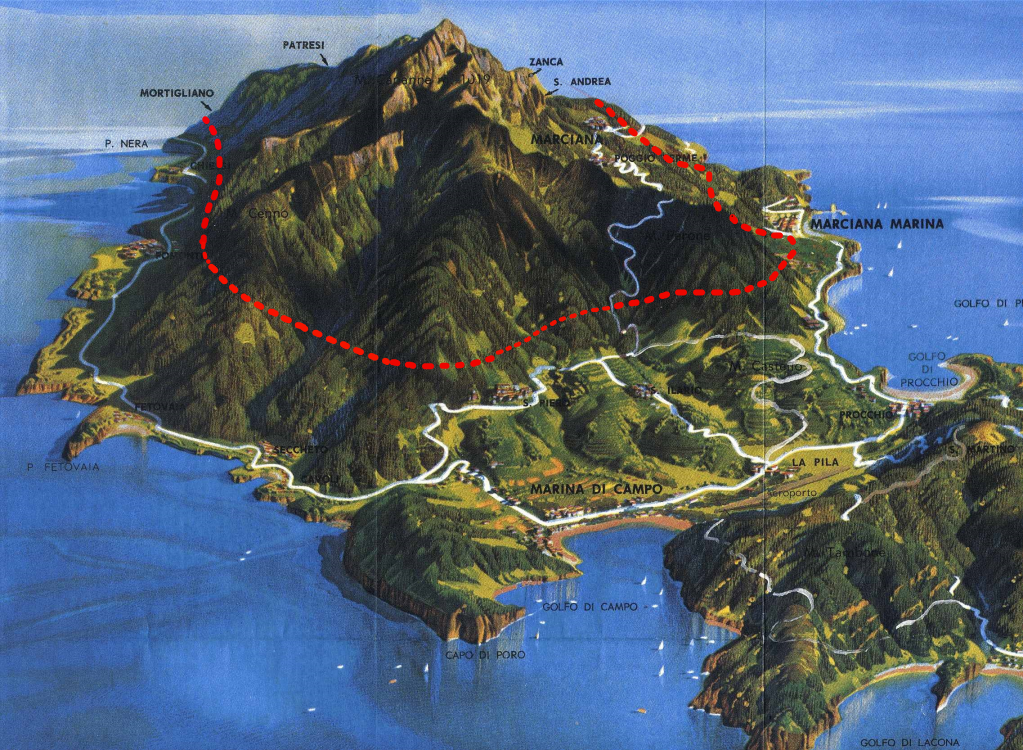

tracciato galleria serbatoio Elba
Veduta del serbatoio-galleria progettato per l’Isola d’Elba ma non realizzato

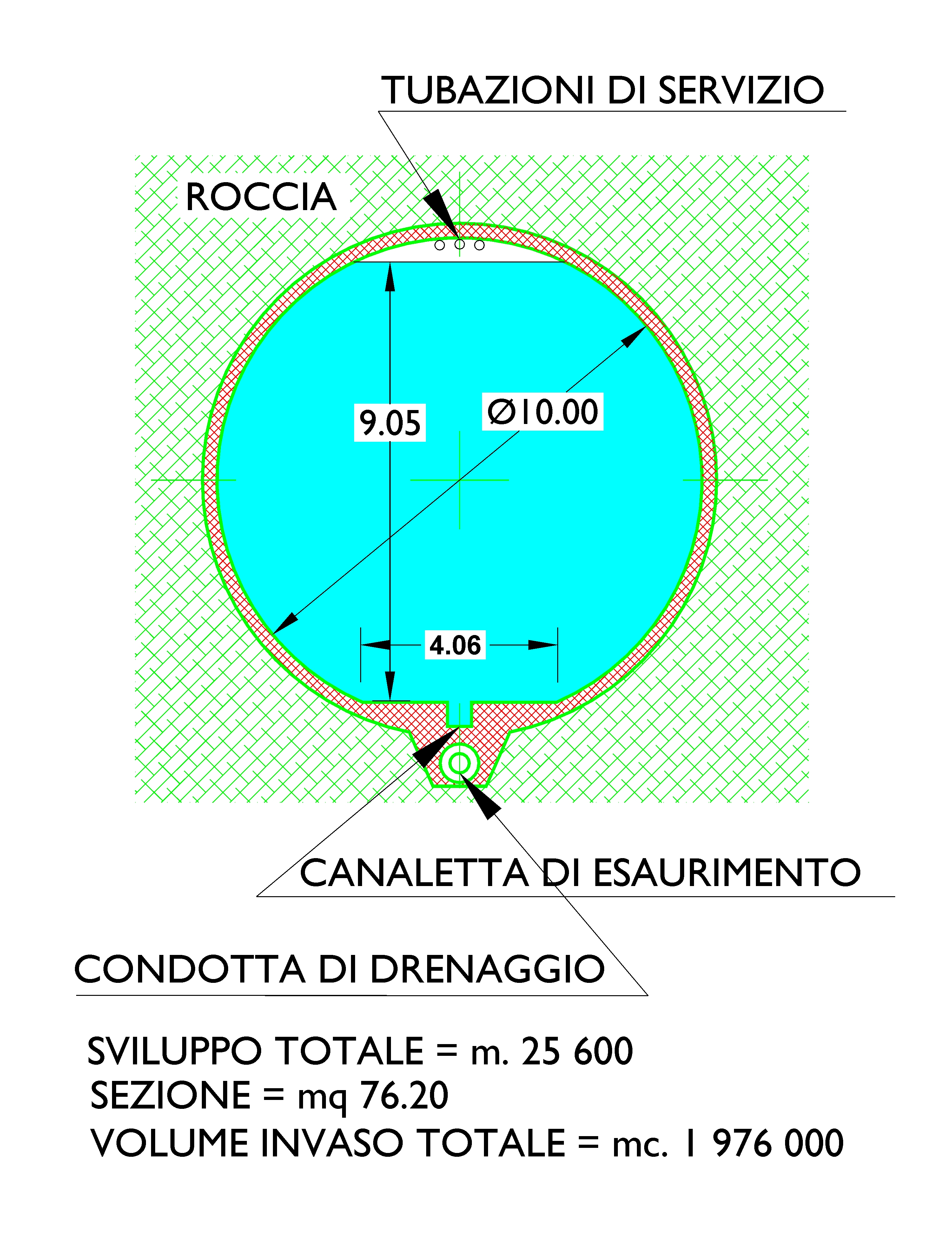

Sezione tipo del serbatoio – galleria per l’Isola d’Elba

Si verifica sovente che una vallata anche molto ampia sfoci nel mare essendo costituita da sponde impermeabili profonde sulle quali si sono depositati attraverso i secoli, grandi quantità di ghiaie o di materiali sabbiosi comunque permeabili e che si elevano verso l’alto fino a costituire delle grandi pianure. In tali luoghi, pur essendo presenti nel sottosuolo delle ricche falde alimentate da bacini imbriferi di grande estensione, non è possibile prelevarvi acqua per usi potabili in quanto vi si verifica l’invasione di acqua salata, nel mentre tutta l’acqua dolce che vi transita si scarica inutilizzata a mare. Una buona soluzione potrebbe consistere nella costruzione, lungo il bordo del mare, di un diaframma impermeabile del tipo di quello prima citato che, spinto fino ad incastrarsi nello strato impermeabile profondo, sarebbe atto ad isolare idraulicamente la vallata dal mare stesso e a realizzarvi un enorme bacino sotterraneo nel quale si raccoglierebbero tutte le acque di monte senza possibilità alcuna che abbiano a disperdersi in mare nel mentre sarebbe impedita la risalita del cuneo salino che le rende oggi inutilizzabili. Si tratta quindi di una ottima possibilità per rendere disponibili grandi masse d’acqua ad uso degli acquedotti.

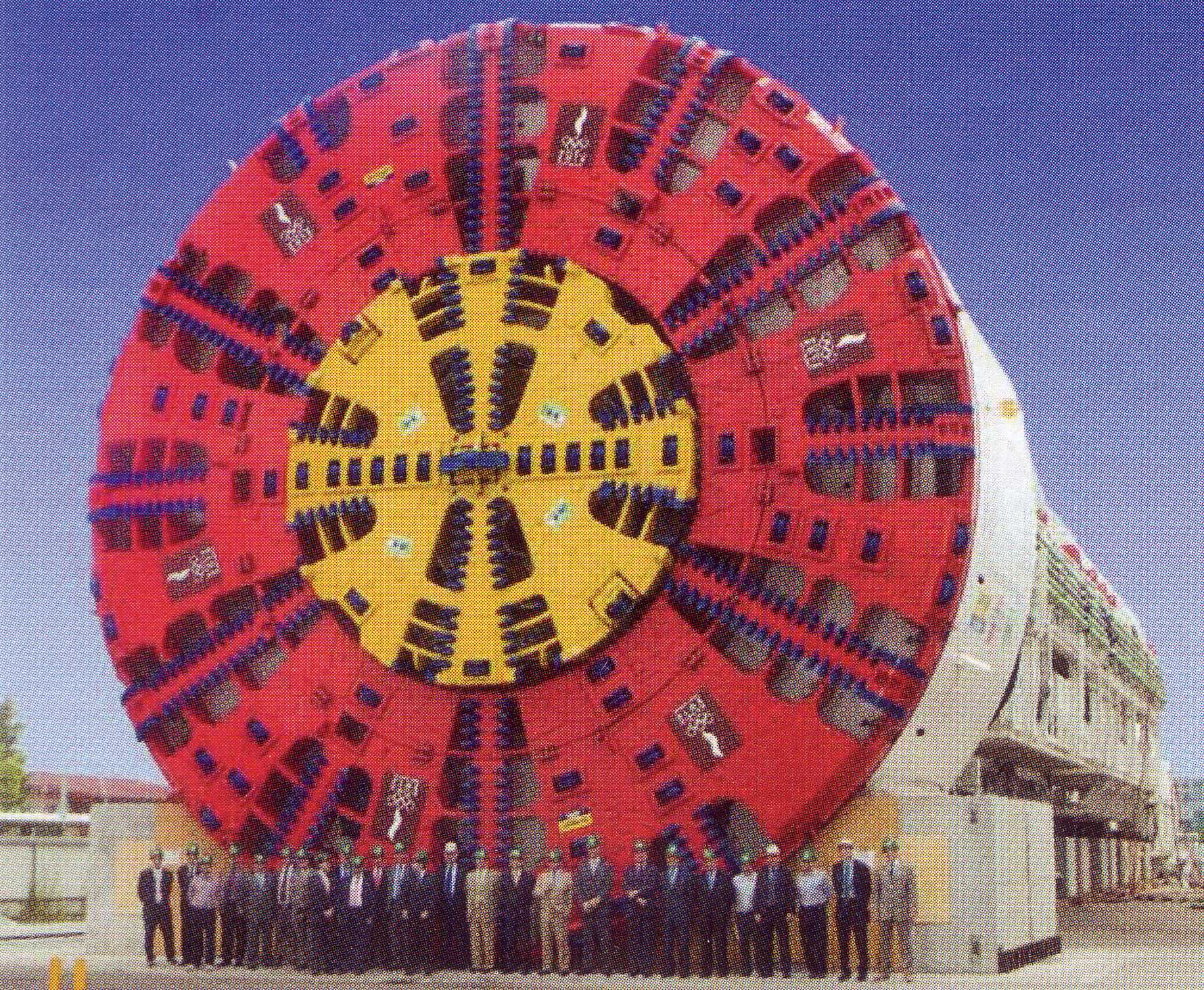

Una fresa per lo scavo ed il rivestimento delle gallerie in roccia

Un secondo modo di realizzazione nel sottosuolo di imponenti volumi di invaso d’acqua potabile è l’utilizzazione di un’opera normalmente usata per altri scopi e specialmente per il transito dei mezzi di trasporto, e cioè una galleria scavata nella roccia e che si presta benissimo per raccogliere e conservare al fresco, al buio e al riparo dai raggi del sole ingenti quantità di acqua. Sussistono numerosi esempi di gallerie/serbatoio utilizzate da anni con risultati ottimi (vedi figure qui sotto ) e tra di questi anchehttp://www.altratecnica.it/un-maxi-serbatoio-per-l-acquedotto/roposta avanzata da chi scrive per la risoluzione dei problemi idropotabili dell’Isola d’Elba ed il cui progetto di massima è visibile in questo sito .

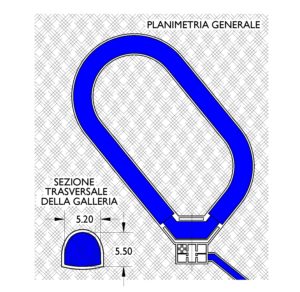

Esempi di serbatoio-galleria.: i serbatoi esistenti di Aby (Torino) e di Napoli .

I vantaggi offerti da opere di questo genere sono molteplici e consistono nella possibilità di drenare aree molto vaste grazie alla notevole estensione longitudinale della galleria che consente di raggiungere fonti molto distanziate e nel poter alimentare, in caso sia possibile costruirla ad una opportuna quota altimetrica, una gran parte del territorio direttamente a gravità. La caratteristica più saliente del serbatoio/galleria resta comunque il suo notevole volume utile che consente di conservare per i periodi di grande scarsità idrica generalmente dovuti alla siccità, le acque che precipitano abbondantemente durante le stagioni piovose e poter quindi far fronte ai fabbisogni che aumentano notevolmente in particolari occasioni come ad esempio per l’aumento della presenza turistica in coincidenza con le siccità estive. Vi si deve aggiungere che la moderna tecnica costruttiva consente di scavare in terreni di qualsiasi natura e di rivestire con materiali appropriati gallerie di grande sezione in maniera rapida, sicura ed economica. La tecnica consente anche l’ulteriore vantaggio di poter captare le eventuali falde che si incontrano nel tracciato della galleria come pure quella di escluderle e di lasciare inalterata l’idrologia del territorio attraversato nel caso che le condizioni locali lo impongano.

Una terza possibilità di stoccare nel sottosuolo grandi volumi d’acqua potabile è data dalla costruzione di condotte adduttrici di diametro notevolmente maggiore di quello strettamente necessario per il trasporto della massa liquida. In situazioni particolari di lunghe condotte di adduzione che collegano le fonti alla rete di distribuzione senza grandi dislivelli altimetrici del suolo è possibile raggiungere tale risultato trasformandole in grandi contenitori sub orizzontali che oltre ad invasare grandi volumi d’acqua consentono anche apprezzabili economie energetiche date dalle minori perdite di carico che le caratterizzano.

Profilo schematico di un serbatoio-adduttore della lunghezza di 20 Km ed un volume utile di 2.000.000 di mc

Un esempio di adduzione-serbatoio è visibile nel sito prima citato e riguarda un progetto non realizzato e relativo alla costruzione del serbatoio di accumulo per l’acquedotto della città di Venezia.



Planimetria di serbatotio-adduttore per Venezia



Sezione tipo del serbatoio adduttore per Venezia

Per concludere positivamente questa breve nota si riportano alcuni concetti generali del resto già espressi in altri articoli di questo sito. I problemi che presenta l’approvvigionamento idropotabile italiano sono tutti di grande entità e non possono certamente essere risolti se non con interventi anch’essi imponenti e molto impegnativi per i costi e per le modalità da adottare. Vi figurano il rifacimento delle reti acquedottistiche obsolete, la riorganizzazione generale del sistema di approvvigionamento con acquedotti di ampia estensione studiati in funzione degli impianti di telecontrollo e telecomando che prevedano, tra l’altro, una regolazione diffusa della pressione di esercizio, una rete di collegamento tra i vari acquedotti che consenta facili interscambi di portata ecc. ecc. Tra gli interventi consigliati un posto di primo piano va anche assegnato alla compensazione plurimensile delle portate da attuarsi con grandi e grandissimi serbatoi di accumulo. Vista l’impossibilità di costruire tali opere in superficie è necessario rivolgere l’attenzione al sottosuolo che presenta, in questo senso, favorevolissime occasioni. Nell’articolo se ne descrivono alcune veramente interessanti. E’ questo un argomento molto importante più volte trattato da chi scrive ma che è stato qui ripreso per ampliarlo con i riferimenti ai vari articoli specifici e soprattutto per corredarlo di una utilissima relazione redatta da autorevoli studiosi per documentare l’opportunità di trasferire nel sottosuolo strutture di vario genere e tra di queste senza dubbio anche i grandi serbatoi di accumulo d’acqua potabile che formano l’oggetto specifico della presente nota.
