LA RAZIONALIZZAZIONE DELLE RETI DI DISTRIBUZIONE D’ACQUA POTABILE A SOLLEVAMENTO MECCANICO SECONDO ESEMPIO PRATICO





1. PREMESSA

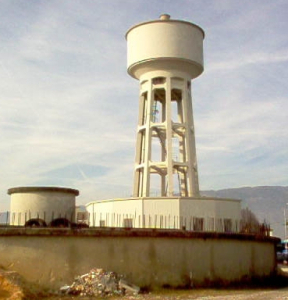

Nell’ordine dal basso: Il serbatoio di compenso a terra, la centrale di sollevamento a pressione variabile, il serbatoio pensile di Sacile

Tra gli impianti acquedottistici meritevoli di essere segnalati per le caratteristiche tecniche conformi ai suggerimenti contenuti nei vari articoli del presente sito, figura senz’altro l’acquedotto di Sacile in provincia di Pordenone, alimentante una popolazione di circa 20.000 abitanti.
Chi scrive questa nota ha lungamente collaborato alla progettazione, costruzione e soprattutto gestione dell’acquedotto in parola ma, non essendo in possesso di alcuna copia dei documenti ufficiali, deve fidare, nella descrizione, solo sul ricordo del lavoro svolto. Alcuni degli elementi di seguito riportati potranno pertanto differire da quelli reali senza però che venga per questo sminuita la validità del lavoro essendo pienamente rispettati i concetti di base della costruzione acquedottistica che sono quelli interessanti ai fini che qui ci si propone.



2. CARATTERISTICHE GENERALI

L’acquedotto era, in origine, costituito da:
– Opere di presa comprendenti i tre campi acquiferi di Saccon, Picol e Talmasson ognuno dei quali collegato alla centrale di S. Liberale tramite propria condotta di adduzione della lunghezza di circa 5 Km e funzionante a gravità essendo posto a quota altimetrica elevata rispetto alla centrale stessa;
– Centrale di S.Liberale ubicata in testa alla rete di distribuzione e comprendente un serbatoio a terra di raccolta e compensazione delle portate in arrivo dai pozzi, un impianto di sollevamento ed un serbatoio pensile posti sopra il serbatoio a terra;
– la rete di distribuzione a maglie chiuse estesa a tutto il territorio da servire ed alimentata dal serbatoio pensile nel quale erano installati i galleggianti di comando delle pompe.

Il notevole incremento edilizio che ha interessato Sacile a partire dagli anni 60 ha comportato la totale revisione degli impianti acquedottistici divenuti assolutamente insufficienti all’alimentazione della accresciuta popolazione. Il potenziamento ha riguardato l’intero assetto dalle fonti, alla centrale di S.Liberale totalmente cambiata sia nella potenzialità che nelle modalità di esercizio ed infine alla rete di distribuzione in cui sono stati inseriti nuovi importanti anelli idrici di grosse tubazioni. Il tutto come sarà di seguito indicato.



3. IL POTENZIAMENTO DELLE FONTI

I tre campi acquiferi erano stati in grado, per un lungo periodo, di alimentare direttamente a gravità, e cioè sfruttando il dislivello topografico esistente tra zona pozzi e serbatoio a terra di S. Liberale, la cittadina allora molto meno popolata di oggi. Il citato incremento di popolazione, l’aumento dei consumi specifici e la contemporanea diminuzione di portata accusata dai pozzi a seguito dei numerosi prelievi effettuati da terzi nella stessa falda artesiana, hanno richiesto un notevole potenziamento realizzato mediante installazione di pompe sommerse in quasi tutti i pozzi. I risultati sono apparsi subito lusinghieri in quanto la ottima falda artesiana si è dimostrata atta a fornire tutta la portata necessaria. Come succede sempre in questi casi la difficoltà risiedeva solo nella regolazione delle pompe cioè nella definizione automatica della durata di funzionamento di ciascuna di esse. E’ infatti ben noto come, dovendo produrre una portata variabilissima da un giorno all’altro e da una stagione all’altra non sia facile ottenere un esercizio ottimale e cioè in grado di produrre i volumi d’acqua via via necessari senza dispendio energetico e con un adeguato sfruttamento delle fonti. La modalità che viene normalmente adottata quando, come a Sacile, le condotte adduttrici si immettono in un serbatoio di arrivo, è quella di dotare quest’ultimo di galleggianti con contatti elettrici che fermano tutte le pompe sommerse dei pozzi a serbatoio pieno e le mettono in moto, una di seguito all’altra, al verificarsi del suo svuotamento progressivo. Si raggiungono, in questo modo, risultati completamente diversi a seconda dell’entità dei consumi giornalieri d’acqua. In dettaglio, durante il giorno di massimo consumo il comportamento degli impianti è buono: le pompe dei pozzi, con un funzionamento pressocchè ininterrotto, forniscono la portata media giornaliera sufficiente per coprire un fabbisogno così elevato nel mentre è il serbatoio che, sfruttando l’intero invaso accumulato di notte, è in grado di fronteggiare la punta di consumo del giorno dopo. Invece nelle giornate di consumo minore e soprattutto in quelle di minimo fabbisogno, si verifica una grave anomalia di funzionamento dovuta al fatto che le pompe dei pozzi, non appena il serbatoio di arrivo tende a svuotarsi, provvedono a ripristinare immediatamente, grazie alla loro esuberante producibilità, il livello di massimo invaso. Ne consegue che durante la notte, essendo il serbatoio già pieno e pur essendo le pompe sommerse ferme, ha luogo lo sfioro di tutta l’acqua che i tre campi pozzi sono comunque in grado di addurre a gravità. L’anomalia appare intollerabile quando si pensi alle giornate nelle quali il volume prodotto a gravità dai pozzi nelle 24 ore della giornata tipo è superiore a quello richiesto dall’utenza nello stesso periodoe, ciononostante, di giorno debbono ugualmente funzionare le pompe dei pozzi nel mentre di notte viene scaricata dagli sfioratori la quasi totalità della portata in arrivo al serbatoio.
A Sacile il problema è stato risolto dotando l’impianto di sollevamento di un automatismo che consente di impostare, non già il livello massimo del serbatoio come accadrebbe con i galleggianti prima citati, ma invece una curva giornaliera dei livelli che deve assumere l’invaso durante le 24 ore della giornata tipo. La curva, definita sulla base della esperienza reale di esercizio ma comunque modificabile in ogni momento può essere del seguente tipo.

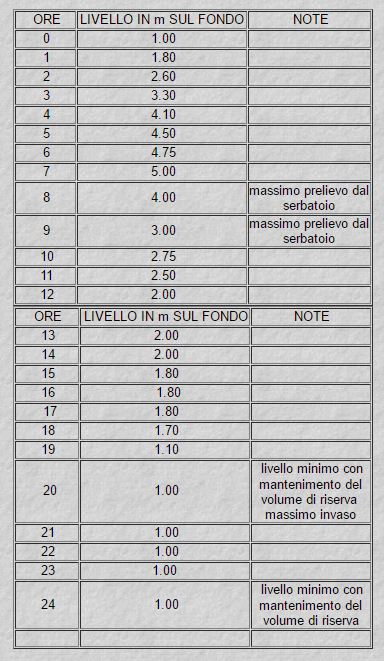

Esempio di tabella dei livelli imposti durante le 24 ore della giornata tipo

L’automatismo, verificato ad intervalli brevi e regolari il livello effettivo dell’acqua in serbatoio ed effettuato il paragone con il livello teorico prefissato per lo stesso istante nella curva, ordina, nel caso di livello reale più basso di quello teorico, la messa in moto di una nuova pompa e l’arresto in caso contrario. In altri termini è assicurato il riempimento e svuotamento del serbatoio secondo la curva preimpostata ed indipendentemente dalla reale entità dei consumi dell’utenza. Ovviamente nel caso i livelli durante l’intera giornata si mantengano costantemente al di sopra di quelli teorici, il chè può avvenire, ad esempio, quando la portata a gravità è superiore al fabbisogno, le pompe non entrano mai in funzione. Quanto sopra comporta una utilizzazione di tutto il volume utile del serbatoio in tutte le giornate dell’anno, con un risultato ottimale per il giorno di massimo consumo nel quale ha luogo una buona compensazione delle portate ma con un risultato ancora migliore in tutte le giornate di consumi bassi o medio-bassi nei quali l’esuberanza di volume utilizzato rispetto a quello sufficiente per la compensazione, provoca una diminuzione della portata che i pozzi prelevano dalla falda nelle ore diurne ed un aumento durante la notte, o, più esattamente, dalle ore 0 alle ore 7, nelle quali ha luogo l’invaso. Maggiori dettagli, su questo tipo di regolazione, possono essere letti nell’articolo “La regolazione dei serbatoi di compenso degli acquedotti” dove sono riportati anche dei grafici di funzionamento che aiutano nella comprensione delle modalità di utilizzazione del sistema.

Grafico giornaliero dei livelli del serbatoio di compensazione che si può utilizzare in un serbatoio generico di compensazione delle portate di un acquedotto qualsiasi avengte un’altezza di invaso totale di 6 m.



4. IL POTENZIAMENTO DELLA CENTRALE DI SOLLEVAMENTO DI S.LIBERALE

grafico del funzionamento della centrale di sollevamento in una giornata di consumi superiore alla media. Si nota chiaramente il funzionamento notturno a bassa e costante pressione mentre quello diurno segue le punte di consumo dell’utenza

Il problema da risolvere a Sacile riguardava non solo la portata da distribuire all’utenza ma anche la pressione di partenza della rete di distribuzione che. a causa della altezza dell’esistente serbatoio pensile limitata a soli 22 m sul suolo, risultavano ambedue assolutamente insufficienti.
La soluzione che in casi del genere viene suggerita dalla letteratura tecnica e che viene comunemente adottata da molti gestori è quella inerente la demolizione del serbatoio pensile e la sua ricostruzione ad una maggiore altezza pari almeno a 50 m, tale essendo la quota cui sollevare l’acqua per avere in rete una pressione atta a far fronte alle punte di consumo. Si vedrà come l’intervento attuato, anche se ben diverso, ha consentito di ottenere risultati migliori sia in termini di soddisfacimento dell’utenza sia di economia di gestione pur comportando investimenti molto inferiori.
La progettazione delle opere è stato preceduto da una attenta analisi dei consumi reali dell’acquedotto e di quelli prevedibili per un’intera annata del decennio successivo. Ne è risultato che, come sempre accade in acquedotti similari, le portate di punta, mediamente, si verificano per periodi molto brevi nel mentre quelle medie e medio basse sono di gran lunga le più frequenti. E’ apparsa evidente l’opportunità di scegliere due diversi regimi di esercizio degli impianti: per le portate basse e medio-basse che sono quelle che si verificano, durante l’anno, nella stragrande maggioranza delle ore, adottare il primo sistema e cioè utilizzare ancora l’esistente serbatoio pensile visto che, da

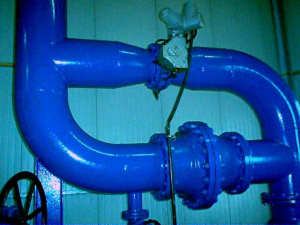

Le valvole di regolazione inserite nella colonna montante del serbatoio pensile di Sacile

numerose serie di calcoli di verifica della rete magliata, è risultato ancora atto, in considerazione del loro ammontare relativamente modesto, al rifornimento di dette portate. Sono evidenti i vantaggi ottenibili: evitare la costosa demolizione e ricostruzione del pensile e sollevare l’acqua, per la maggior parte del periodo annuo, a soli 22 m di altezza con ovvia minor spesa energetica e minori perdite occulte di rete che, come ben noto, sono funzione diretta della pressione di condotta.
Il regime di secondo tipo, da attuare automaticamente nei brevi periodi di maggior richiesta d’acqua da parte dell’utenza, doveva dare ambedue i risultati concreti prima indicati e cioè l’aumento della pressione e della portata dell’acqua immessa in rete.
Ed ecco le modalità seguite per l’attuazione pratica dei due regimi di funzionamento.
Le condotte verticali del pensile sono state sostituite con una sola tubazione di grande diametro derivata dal fondo vasca e quindi atta a svolgere la doppia funzione di entrata e di uscita dell’acqua dal serbatoio pensile La tubazione è stata dotata di una valvola motorizzata di intercettazione e di un by-pass con valvola di ritegno che si apre nel senso dell’uscita d’acqua. La valvola motorizzata, se aperta, mette il serbatoio in comunicazione diretta con la rete ripristinando il normale funzionamento della rete con alimentazione da serbatoio di testata. A valvola chiusa il serbatoio è scollegato dalla rete la quale può funzionare, con pompaggio diretto, a pressione completamente indipendente. Il by-pass con valvola di ritegno che si apre quando la pressione di rete scende al di sotto del il livello del serbatoio, consente l’intervento dell’invaso superiore in caso di mancanza di corrente o di panne della centrale di sollevamento. Importante , infine, la possibilità di imporre il valore di soglia, tarabile, della portata che definisce i due regimi.
Il funzionamento degli impianti così modificati è il seguente.
Quando il valore della portata in uscita dalla centrale rilevata dal misuratore e trasmessa in tempo reale al quadro di comando è inferiore alla soglia prefissata, l’automatismo mantiene aperta la valvola motorizzata e fa funzionare la serie di pompe di bassa prevalenza in modo da mantenere il serbatoio al suo massimo livello. La rete funziona allora a bassa pressione con tutti i vantaggi già citati. Non appena la portata aumenta e supera la soglia prefissata, la valvola motorizzata viene chiusa e, da tale momento, il serbatoio rimane pieno d’acqua, separato dalla rete ma pronto ad intervenire in caso di bisogno. Entra in funzione la serie di pompe ad alta pressione asservite alla portata in uscita. Ciò significa che quando la portata aumenta al di sopra di determinati valori, si avvia una nuova pompa. Se la portata diminuisce vengono via via fermate le macchine ad alta pressione finché, superata in diminuzione la soglia prefissata, si torna alle pompe a bassa pressione e all’apertura del serbatoio pensile. Uno dei pericoli cui potrebbe incorrere l’impianto è quello della permanenza, del tutto casuale, della portata per lunghi periodi su valori prossimi a quelli di soglia il che, a prima vista, sembrerebbe causare un continuo alternarsi di comandi e di controcomandi dannosi per l’esercizio. Si deve subito precisare come tale pericolo non sussista affatto in quanto, il passaggio da un regime all’altro come pure l’avvio o l’arresto di una pompa, provocano una importante modifica indotta nella portata assorbita dalla rete che, conferisce all’impianto una grande stabilità . Maggiori dettagli sul fenomeno possono essere letti nel capitolo 2.1 dell’articolo ” La regolazione degli impianti di sollevamento degli acquedotti”.
Un altro punto da chiarire è quello della possibilità che negli impianti con immissione diretta in rete le pompe agiscano fuori rendimento, anche se, a Sacile, tale inconveniente può essere evitato con una attenta regolazione delle soglie di intervento,. A tale riguardo bisogna tener presente come il funzionamento di una macchina al di fuori del punto ottimale possa causare, al massimo, una perdita di rendimento pari a qualche punto percentuale ma come, al tempo stesso, abbassare la prevalenza di pompaggio di qualche decina di metri significhi guadagnare decine e decine di punti percentuali nel rendimento: Il bilancio finale è quindi nettamente favorevole al funzionamento indicato! Passando al caso reale può darsi benissimo che la variazione di pressione che si verifica in rete durante il pompaggio ad alta pressione ed in diretta, porti la pompa allora in moto a lavorare fuori rendimento con perdita, poniamo dell’1% nel rendimento meccanico. Il danno economico è insignificante se paragonato a tutti i periodi, di grande durata durante l’anno tipo, nei quali, abbandonato il pompaggio a 50-60 m di pressione, si passa a quello a 22 m che comporta una spesa energetica di sollevamento pari al 30% di quella che si dovrebbe sostenere per il pompaggio a 50-60 m. Un ulteriore problema è quello della necessità di attenuare i colpi d’ariete che il pompaggio in diretta trasmette inevitabilmente alle condotte con il pompaggio in diretta. Esso è stato risolto in primo luogo dalla valvola di ritegno inserita nella colonna montante del pensile, la quale, al mancare della corrente elettrica o al verificarsi di qualunque inconveniente nelle pompe, aprendosi prontamente, mantiene comunque in rete la pressione del serbatoio. Il secondo elemento moderatore è dato dalla tipologia delle valvole di ritegno installate subito a valle delle pompe, che, essendo del tipo a membrana, si chiudono, al momento dell’arresto delle pompe, prima che abbia luogo l’inversione del flusso d’acqua.

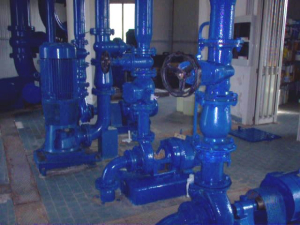

Le òpompe di sollevamento ad asse verticale e con valvola di ritegno a membrana che riduce i danni dei colpi d’ariete

In definitiva gli impianti descritti hanno dimostrato piena validità attraverso decenni di esercizio, Si è potuto constatare come, nella realtà, gli impianti, pur consegnando correttamente l’acqua all’utenza in ogni condizione di esercizio, funzionino a bassa pressione per periodi lunghissimi nel mentre il regime di alta pressione è limitato a poche ore durante giornate particolari e rare quali possono essere per esempio le giornate particolarmente calde delle medie stagioni (primavera ed autunno).e durante quelle di calura estiva. L’alta pressione praticamente non esiste durante l’inverno e le giornate piovose delle altre stagioni. Il tutto si traduce in evidenti economie date non solo dal minor consumo di energia elettrica di pompaggio ma anche dalle diminuzione di perdite occulte dovuta alla minor pressione che si registra in rete in tutti i periodi notturni.
Risultati ancora migliori si sarebbero potuti se la serie di pompe di alta pressione fossero state del tipo a velocità variabile con possibilità, quindi, di mantenere, nel secondo regime (ad alta pressione), una portata e una pressione di alimentazione della rete ambedue variabili con continuità e restando asservite alle richieste dell’utenza. Al momento dell’esecuzione dell’intervento non era però ancora disponibile la tecnologia moderna che rende estremamente economici e facili sia la variazione dei giri che la regolazione dei motori elettrici.



5. IL POTENZIAMENTO DELLA RETE DI DISTRIBUZIONE

E’ consistito molto semplicemente nella costruzione di condotte di grosso diametro munite delle normali apparecchiature come saracinesche di intercettazione sfiati scarichi ed idranti atte ad integrare la rete esistente potenziandola ed estendendola a tutta la periferia.



6. ULTERIORI IMPIEGHI DELLA TECNICA DI POTENZIAMENTO SPERIMENTATA A SACILE

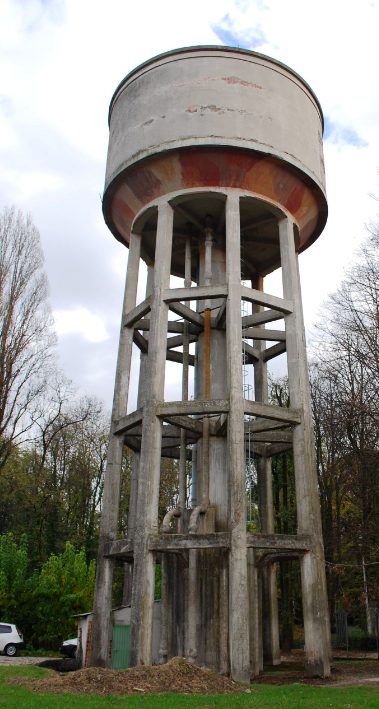

Serbatoio pensile di Portogruaro (VE)

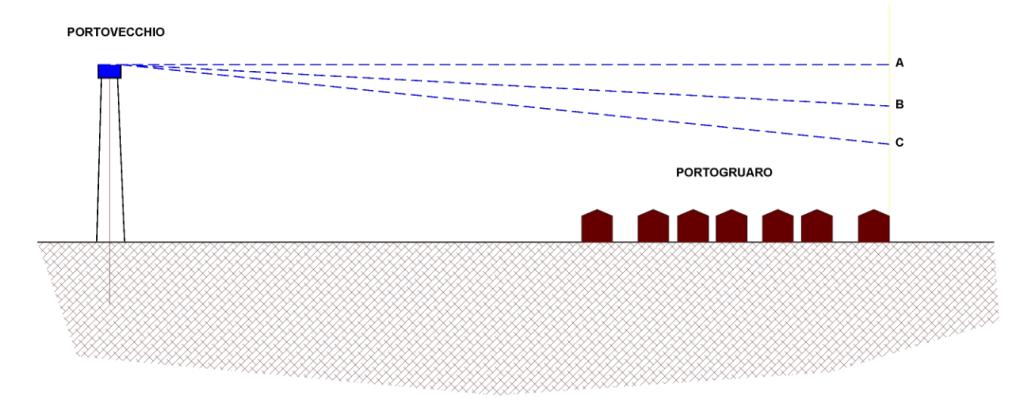

Schema funzionamento precedente i lavori di sistemazione e modifica





Schema funzionamento secondo metodologia classica e non realizzato avendo anche a Portogruaro adottato invece il pompaggio a pressione regolata del tutto simile a quello di Sacile. In pratica di notte funzione il serbatoio pensile e di giorno il pompaggio diretto in rete a pressione maggiorata e regolabile



La validità delle scelte operate a Sacile e fin qui descritte hanno trovato piena conferma anche nell’acquedotto di un’altra cittadina avente le medesime caratteristiche e cioè a Portogruaro in provincia di Venezia. Lo schema idraulico di tale acquedotto vedeva campi pozzi, serbatoio di raccolta e compensazione a terra, centrale di sollevamento, serbatoio pensile ed infine rete di distribuzione del tutto simili a quelle descritte. Anche in questo caso invece di sostituire il serbatoio pensile di Portovecchio posto in testa alla rete ed avente un’altezza di soli 20 m con uno di maggior altezza, si è adottato il pompaggio con due regimi rispettivamente a bassa ed alta pressione definiti dalla soglia di portata e con utilizzazione del serbatoio pensile nel regime a bassa pressione. e pompaggio diretto in rete nell’altro. La costituzione degli impianti a potenziamento attuato e la loro gestione che dura ormai da oltre 20 anni sono identiche a quelle descritte prima per Sacile ed identici sono i benefici avuti. Se ne omette pertanto la descrizione limitandosi a confermare la bontà dell’intervento sia per quanto concerne il soddisfacimento dell’utenza sia l’economia di gestione ed, infine, la riduzione delle perdite occulte.



7. I PRINCIPALI RISULTATI CONSEGUITI

L’intervento di potenziamento di cui al presente lavoro ha consentito di chiarire importanti concetti sulla reale comportamento delle reti acquedottistiche concetti che, espressi in dettaglio negli altri articoli del sito, possono essere così riepilogati.
– Una rete di distribuzione d’acqua potabile soprattutto se a sollevamento meccanico, deve funzionare a pressione di partenza variabile asservita alle richieste dell’utenza. Deve pertanto essere abbandonata la regola, molto diffusa, in base alla quale tutti gli acquedotti dovrebbero essere dotati di serbatoio di testata che fissa in maniera irreversibile la pressione in testa alla rete.
– I consumi della rete non dipendono solo dalle richieste dell’utenza ma, almeno in parte, dalla pressione di esercizio. Ad esempio se per un determinato periodo la pressione di funzionamento è fatta aumentare, sempre restando entro i limiti di corretta consegna dell’acqua, aumenta anche la portata totale assorbita. Tale fenomeno, spiegato ampiamente nell’articolo “Fabbisogno, consumi, portate e perdite nella pratica di esercizio delle reti di distribuzione d’acqua potabile a sollevamento meccanico” dove sono riprodotti anche dei grafici di funzionamento reale degli impianti qui descritti, è dovuto non solo all’inevitabile crescita delle perdite occulte ma anche a quella del consumo reale dell’utenza.
– Le perdite di rete possono essere notevolmente contenute abbassando di notte la pressione di funzionamento della rete cioè limitandola entro valori appena sufficienti alla distribuzione delle modeste portate che l’utenza richiede durante le ore notturne;
– Occorre sovvertire la regola in atto che vede la produzione giornaliera d’acqua maggiore di quella notturna ed attuare tutti gli artifici possibili per aumentare, invece, la produzione notturna con cui sfruttare varie condizioni di favore come la maggior quota di falda ed il minor costo dell’energia elettrica. Il risultato può essere conseguito con una regolazione dei serbatoi di accumulo diversa da quella normalmente usata (Vedi articolo “La regolazione dei serbatoi di compenso degli acquedotti”)
– La presenza di un efficiente bay-pass e di valvole di ritegno del tipo contrappesate o a membrana atte a chiudersi, per effetto della proprio carico cinetico prima che si inverta il flusso dell’acqua, possono garantire un buon funzionamento degli impianti di sollevamento anche senza dispositivi particolari come le casse d’aria.
– La metodologia usata può essere ulteriormente migliorata usando, per il pompaggio diretto in rete, pompe a velocità variabile asservite al consumo dell’utenza, ed oggi facilmente reperibili in commercio.



8. CONCLUSIONI

Si sono descritte sommariamente delle opere effettivamente realizzate per il potenziamento di reti acquedottistiche di centri abitati di piccole dimensioni ma con caratteristiche moderne e razionali.
Da rilevare l’utilizzazione degli impianti esistenti e particolarmente del serbatoio pensile posto in testa alla rete di distribuzione senza dover rinunciare ad alcuni dei notevoli vantaggi che la tecnologia rende oggi disponibili per un esercizio corretto ed economico degli impianti, primo fra tutti il pompaggio diretto in rete a pressione variabile che, secondo l’opinione di chi scrive, ne costituisce uno dei concetti fondamentali.
Si sono fornite utili indicazione per l’attenuazione dei colpi d’ariete che il pompaggio diretto in rete inevitabilmente provoca ed infine per la regolazione dei serbatoi di compenso.
A conclusione dell’articolo corre l’obbligo di citare la “Compagnia Generale delle Acque” Società con sede a Venezia ed ora a Monselice (PD) per la qualità di progettazione, costruzione e gestione degli impianti descritti e, soprattutto, per aver dato modo a chi scrive, pur se in possesso di un titolo di studio modesto come è quello di geometra, di effettuare ampie ricerche e sperimentazioni dal vivo sia in Italia che in Francia presso la società “Compagnie Gènèrale des Eaux” di Parigi nota per l’alta tecnologia dei numerosi impianti dalla stessa costruiti e gestiti in tutta Europa.
