LA RAZIONALIZZAZIONE DELLE RETI DI DISTRIBUZIONE D’ACQUA POTABILE A SOLLEVAMENTO MECCANICO – TERZO ESEMPIO PRATICO

Acquedotti razionali



Negli anni 70 l’autore di queste note ha collaborato alla progettazione, costruzione ex novo e messa in servizio attivo dell’acquedotto della città di Pordenone appena diventata capoluogo di provincia e precedentemente alimentata d’acqua potabile casa per casa tramite pozzi artesiani privati. Pur trattandosi di un rifornimento idropotabile le cui caratteristiche contrastano con i concetti di base propugnati in questo lavoro, si ritiene ugualmente di descriverlo in quanto costituisce un valido esempio di acquedotto concepito in funzione del territorio da servire. Alla fine del capitolo si formulerà comunque una ipotesi di soluzione conforme ai nuovi principi constatandone, anche in questo caso, la validità.
Non sono in possesso di chi scrive documenti e dati ufficiali per cui la descrizione delle opere dovrà necessariamente far affidamento solo sulla memoria. Anche in questo come in altri casi, gli elementi che saranno indicati potranno differire o essere carenti rispetto alla realtà, saranno comunque sufficientemente rappresentati i concetti informatori degli impianti e si potrà quindi recepirne la validità tecnica.
Innanzitutto è da ricordare una delle regole che alla citata epoca di redazione del progetto era considerata essenziale nella costituzione degli acquedotti e cioè la presenza di una o più vasche di carico della rete di distribuzione. Nel corso dei vari capitoli di questo lavoro si è invece dimostrato come sia da privilegiare non già la pressione di partenza degli acquedotti che la vasca di carico impone bensì quella finale di arrivo dell’acqua al domicilio all’utente.
Ferma restando la regola citata, i problemi da risolvere al momento della di progettazione erano essenzialmente due.
In primo luogo occorreva garantire una piezometrica sempre parallela ad un suolo come quello del capoluogo di Pordenone caratterizzato da una notevole pendenza longitudinale della sua parte nord e da un’ampia area pianeggiante o con poca pendenza di quella posta a sud.
In secondo luogo era giocoforza razionalizzare la captazione e sollevamento dell’acqua avendo fissato, per motivi di sicurezza, la costruzione di due opere di presa e sollevamento differenziate ed ubicate rispettivamente in località Comina dove la falda, assai ricca, si trovava ad una profondità di circa 50 metri sotto il suolo con risalienza limitata ad una ventina di metri sotto il terreno ed in località Torre dove l’acqua della falda, anch’essa posta a 50 metri sotto il suolo, era artesiana ma con una risalienza naturale fin sopra il terreno.
La soluzione progettuale allora definita e poi realizzata è rappresentata schematicamente nell’allegato profilo della fig.1 e può essere così descritta.
L’opera di presa di Comina, posta a nord cioè nella parte superiore del territorio, comprende un pozzo a raggiera tipo Fehlmann con una canna verticale in cemento armato del diametro di tre metri, profonda 55 m. e con due raggiere orizzontali poste nella falda ghiaiosa a circa 50 m di profondità. Entro il pozzo sono installate le pompe di sollevamento ad asse verticale con motore elettrico posto in alto e linea d’asse lunga una trentina di metri che aziona il corpo pompa immerso in falda a quota 30 m sotto il suolo. Le pompe immettono direttamente l’acqua a 50 sopra il piano campagna nell’adiacente serbatoio pensile da 3000 mc da cui si diparte la rete di distribuzione. Questa soluzione, se da una parte avrebbe assicurato un buon rendimento elettromeccanico di pompaggio che risulta limitato ad una singola breve condotta di mandata, dall’altra faceva nascere il grosso problema della compensazione delle portate in quanto il locale serbatoio pensile, pur rappresentando nel suo genere un’opera eccezionalmente capiente, non avrebbe potuto che effettuare una modesta compensazione nel mentre la sua posizione sopraelevata si prestava bene a costituire una utilissima capacità di riserva a tutela dei disservizi dell’intero territorio pordenonese. La creazione a terra di un capace serbatoio di compensazione giornaliera delle portate è stata scartata a priori in quanto avrebbe comportato un doppio pompaggio con evidenti maggiori costi di costruzione e di esercizio.
D’altro canto non si poteva pensare che, non avendo a disposizione una sufficiente capacità di accumulo, si dovesse far lavorare il pozzo con portate continuamente variabili durante le 24 ore della giornata tipo, essendo invece consigliato un prelievo il più possibile costante e privo di picchi che rappresenta la condizione ideale di sfruttamento della falda artesiana e di sollevamento a mezzo pompe.
Anche in questa occasione un attento esame della situazione locale ha messo in luce delle possibilità veramente interessanti. In dettaglio la risalienza della falda sud ( zona Torre ) che assicurava l’immissione naturale dell’acqua, cioè senza bisogno di pompe, in un grande serbatoio seminterrato, ha consigliato di concentrarvi il volume di compenso di tutta l’utenza e quindi anche quello dell’area nord ( Comina ) nel mentre una particolare costituzione della rete di distribuzione assicurava, come vedremo, per l’impianto di Comina una portata pressoché costante durante le 24 ore della giornata ovviando quindi alla nominata carenza di invaso. Rimaneva compito dell’altro impianto (Torre), immettere in rete, sfruttando in questo caso la notevole capacità del suo serbatoio, una portata variabilissima durante le 24 ore della giornata e quindi atta a coprire l’intera escursione della richiesta idrica di tutta l’utenza pordenonese.

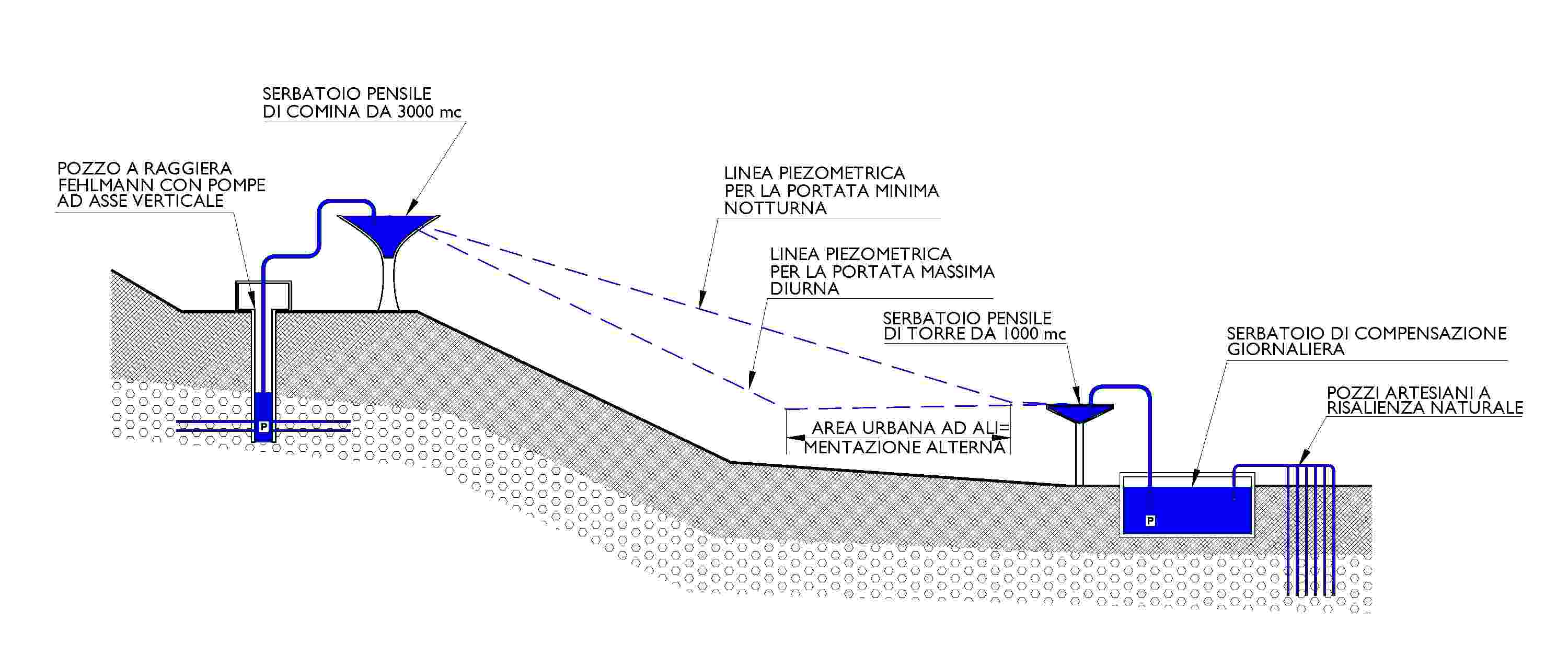

Fig. n. 1 = Profilo schematico dell’acquedotto di Pordenone

Nella figura 1 allegata figurano schematicamente l’andamento del suolo, i due impianti di captazione e sollevamento ed infine la rete di distribuzione caratterizzata da un’area centrale indicata nel disegno come “area urbana ad alimentazione alterna” in quanto rifornita alternativamente dall’uno o dall’altro dei due impianti di produzione descritti. Infatti la rete, pur essendo di tipo unitario per tutta l’area urbana, risulta suddivisa in due parti differenziate per tipo di alimentazione e per dimensioni delle tubazioni stradali da una linea di confine che presenta la caratteristica di regredire verso monte e quindi ridurre notevolmente l’area servita da Comina man mano che aumenta la richiesta idrica e di contro crescere verso valle al verificarsi di basse portate. In pratica durante la giornata, quando sono richiesti grandi quantitativi idrici, la gran parte del capoluogo di Pordenone è alimentato dall’impianto inferiore di Torre nel mentre durante la notte è l’altro impianto ubicato a Comina a rifornire la quasi totalità dell’utenza. Allo scopo le condotte della rete bassa hanno diametri maggiorati ed esplicano quindi un’azione stabilizzatrice della linea piezometrica nel mentre quelle della zona nord alimentata da Comina sono di diametro relativamente piccolo e, a causa della notevole perdita di carico che ne deriva, non possono far fronte ai consumi più rilevanti che, come già detto, sono in gran parte soddisfatti da Torre. Si è potuti giungere a tale risultato progettuale per approssimazioni successive tramite una lunga serie di calcoli di verifica teorica che hanno portato anche all’altro interessante risultato di una buona equivalenza tra i volumi che giornalmente i due impianti producono e immettono in rete e dovuta al fatto che per Torre è determinante soprattutto la portata diurna mentre per Comina è il volume prodotto di notte a consentire detta equiparazione, fermo restando che eventuali discrepanze possono essere via via corrette modificando la regolazione delle valvole di cui si tratta nel seguente capoverso.
Ovviamente il tutto rappresentava soltanto la soluzione teorica del problema nel mentre ben diverse potevano essere le condizioni reali di esercizio e ben diversi i risultati della gestione effettiva degli impianti. Si è quindi deciso di dare all’acquedotto l’elasticità di funzionamento necessaria perché potesse adeguarsi ad ogni evenienza anche diversa da quelle ipotizzate, maggiorando alcune condotte della zona nord e munendole di valvole che consentano una regolazione fine della pressione.

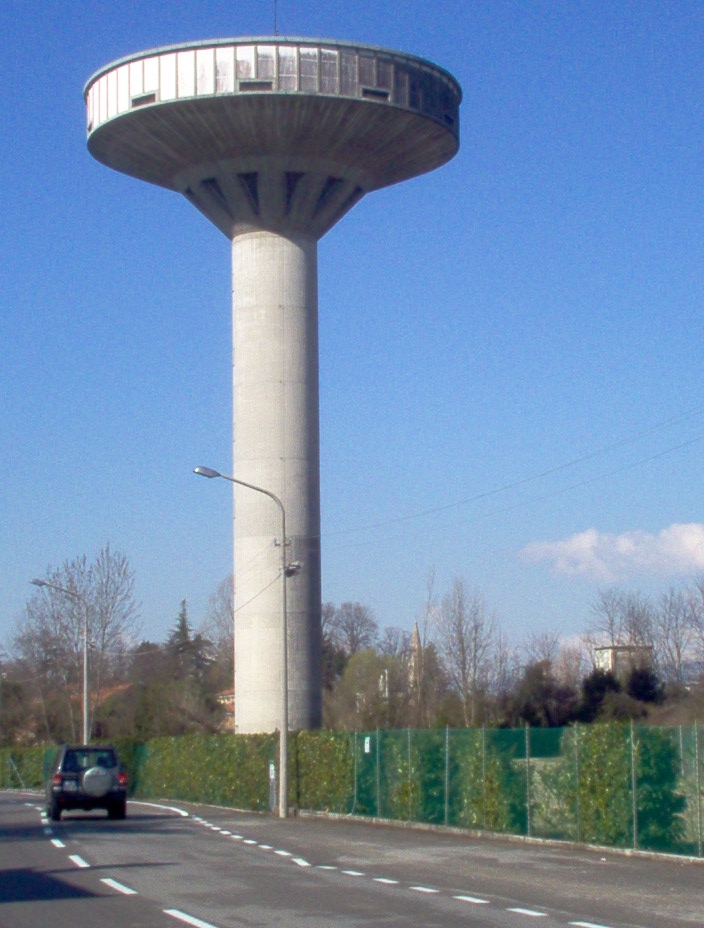

Fig. 2 = Serbatoio pensile di Comina altezza m.50, capacità utile mc 3000. La vasca superiore è dotata di vele radiali atte ad impedire oscillazioni della massa d’acqua in caso di terremoto



Il risultato finale è stato quello di una rete avente le seguenti caratteristiche generali.
1. Una doppia alimentazione che dia la massima sicurezza di esercizio e costituita da:
– Un impianto di produzione a nord (Comina) atto a produrre e sollevare una portata abbastanza costante nelle 24 ore della giornata tipo e per un volume giornaliero all’incirca corrispondente alla metà della richiesta totale giornaliera. Il serbatoio pensile da 3000 mc rimane a guardia dell’intero territorio posto ai suoi piedi costituendo una riserva pronta ad entrare in rete in caso di disservizi vari;
2.Un impianto di produzione a sud composto da pozzi a risalienza naturale che alimentano un serbatoio di compensazione di grande capacità atto ad immagazzinare di notte ed a restituire di giorno tutta l’acqua necessaria per coprire le punte di consumo di tutta la città, effettuando la compensazione giornaliera atta a garantire che da ambedue le fonti possa essere captata costantemente la sola portata media giornaliera.
3. Una rete di distribuzione con una piezometrica sempre parallela al suolo e con una pressione sul suolo corretta.
4. La possibilità di regolare l’intervento dei due impianti di produzione e sollevamento tramite manovra delle valvole.

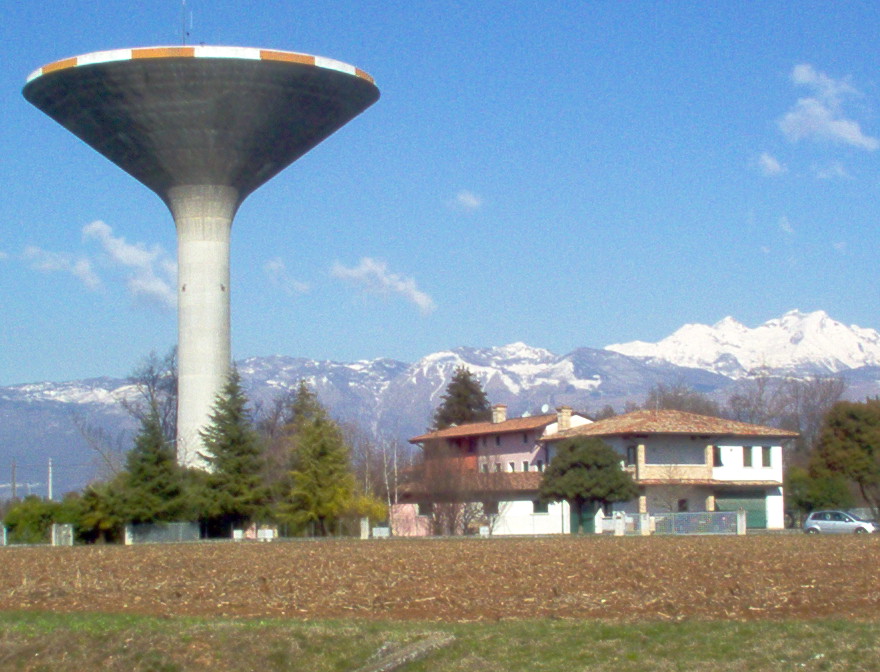

Serbatoio pensile di Torre, altezza m. 40 , capacità utile mc 1000

Alla data attuale chi scrive queste note non è al corrente della situazione corrente dell’acquedotto di Pordenone essendo la descrizione su riportata relativa all’epoca della sua costruzione. Come tale essa rappresenta un valido esempio di progettazione e realizzazione di un complesso acquedottistico importante ed di cui si ritiene utile conservare la documentazione.
Sicuramente una progettazione moderna ne differirebbe notevolmente potendo, ad esempio, consistere nel mantenimento degli stessi concetti base delle opere descritte sopra fatta salva la eliminazione oppure una diversa utilizzazione dei pensili come ad esempio quella raccomandata in uno specifico articolo di questo sito, e l’adozione sistematica del pompaggio diretto in rete tramite pompe a velocità variabile asservite alla pressione di arrivo rilevata presso l’utenza e trasmessa in tempo reale secondo le indicazioni riportate nei vari capitoli di questo lavoro, il tutto integrato da alcune valvole di rete telecomandate ed atte ad una regolazione fine delle pressioni. Una soluzione del genere darebbe agli impianti una maggiore elasticità di funzionamento, una economia di pompaggio dato dalla minor prevalenza delle pompe, una pressione sul suolo regolata ora per ora in base ai consumi ed infine minori perdite occulte a seguito della diminuzione della pressione notturna attuabile in vaste zone confermando, anche in questo esempio, la validità delle soluzioni tecnico-economiche raccomandate in vari articoli di questo sito.
